影响交换机参数计算的因数有哪些 ?
  来源:赛耐斯 已读:

有许多小伙伴朋友反应说是不太清楚关于交换机参数的计算,今天赛耐斯就带大家来看一下交换机重要参数如何计算?交换机选择的时候需要参考哪些具体的参数,影响交换机参数计算的因数有哪些?

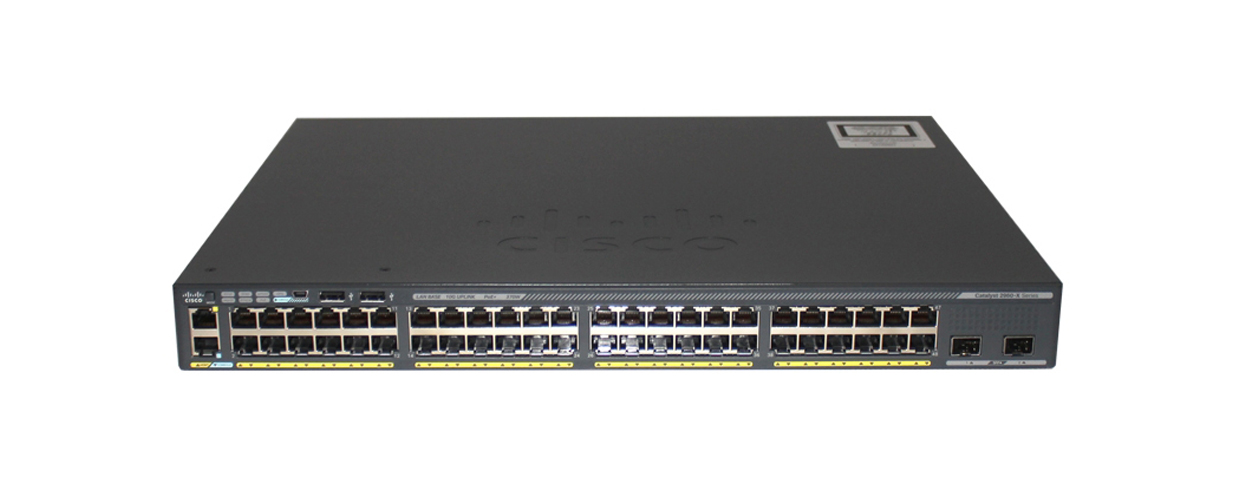

交换机

影响交换机参数计算因数主要有:

1. 转发速率/h2>

网络中的数据是一个个数据包组成的,对每个数据包的处理要消耗资源。转发速率是指在不丢包的情况下,单位时间内通过的数据包数量。

吞吐量就像是立交桥的车流量,是三层交换机最重要的参数,标志着交换机的具体性能。如果吞吐量小,就会成为网络瓶颈,给整个网络的传输效率带来负面影响。

交换机应当能够实现线速交换,也就是交换速率达到传输线上的数据传输速度,从而最大限度地消除交换瓶颈。对于千兆交换机而言,如果想要实现网络的无阻塞传输,要求:

吞吐量=万兆位端口数量×14.88 Mpps+千兆位端口数量×1.488 Mpps+百兆位端口数量×0.1488 Mpps

如果交换机标称的吞吐量大于或等于计算值,那么在三层交换时应当可以达到线速。其中,

1个万兆位端口在包长为64 B时的理论吞吐量为14.88 Mpps,

1个千兆位端口在包长为64 B时的理论吞吐量为1.488 Mpps,

1个百兆位端口在包长为64 B时的理论吞吐量为0.1488 Mpps。

比如,一台24口千兆交换机,其满配置的吞吐量是8*1.488mpps=35.71mpps,才能确保在所有端口匀速工作时,实现无阻塞的包交换。同样,如果一台交换机最多可以提供176个端口,那么它的吞吐量至少应当是 261.8 Mpps(176×1.488 Mpps=261.8 Mpps),才是真正的无阻塞结构设计。

2. 背板带宽

背板带宽又称为交换容量,是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量,就像是立交桥所拥有的车道的综合。由于所有端口间的通信都需要通过背板完成,所以背板所能提供的带宽,就成为了端口间并发通信时的瓶颈。

带宽越大,提供给各端口的可用带宽越大,数据交换速度越大;带宽越小,给个端口提供的可用带宽越小,数据交换速度也越慢。也就是说,背板带宽决定交换机的数据处理能力,背板带宽越高,所能处理数据的能力越强。

公式:背板带宽=端口数量*端口速率*2

提示:对于三层交换机而言,只有转发速率和背板带宽都达到最低要求,才是合格的交换机,二者缺一不可。

比如,如何一款交换机有24个端口,背板带宽=24*1000*2/1000=48Gbps。

3. 可扩展性

(1)插槽数量

插槽用于安装各种功能模块和接口模块。由于每个接口模块所提供的端口数量是一定的,因此插槽数量也就从根本上决定着交换机所能容纳的端口数量。另外,所有功能模块都需要占用一个插槽,因此插槽的数量也从根本上决定着交换机的可扩展性。

(2)模块数量

毫无疑问,支持的模块类型越多,交换机的可扩展性越强。仅以局域网接口模块为例,就应当包括RJ-45模块、GBIC模块、SFP模块、10Gbps模块等,以适应大中型网络中复杂环境和网络应用的需求。

4. 模块冗余

冗余能力是网络安全运行的保障。任何厂商都不能保证其产品在运行的过程中不发生故障。而故障发生时能否迅速切换就取决于设备的冗余能力。对于核心交换机来说,重要部件都应当拥有冗余能力,比如管理模块冗余、电源冗余等,这样才能在最大程度上保证网络稳定运行。

5. 路由冗余

利用HSRP、VRRP协议保障核心设备的负荷分担和热备份,在核心交换机和双汇聚交换机中的某台交换机出现故障时,三层路由设备和虚拟网关能够快速切换,实现双岘路的冗余备份,保证整网的稳定性。

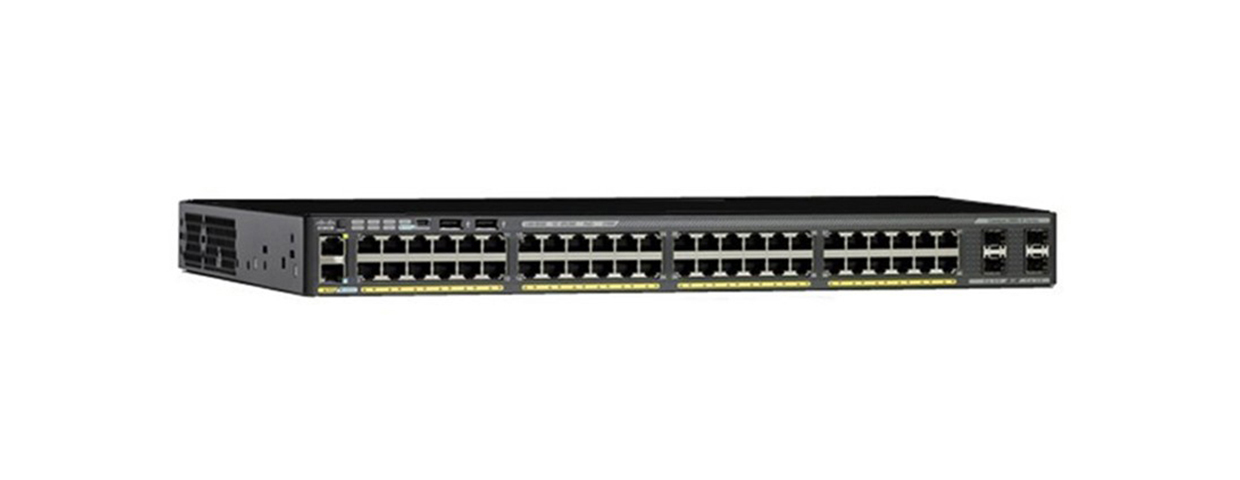

交换机

了解了交换机参数计算的影响因素,在选择交换机的时候就可以避开这些因数进行交换机的配置和购买。对交换机配置还不是很清楚或者想要获取更多关于交换机信息的小伙伴们可关注我们网站,这里有最新的交换机资讯和交换机问题答疑,亦可直接在线咨询或者电话咨询,咨询电话028-82888615。
